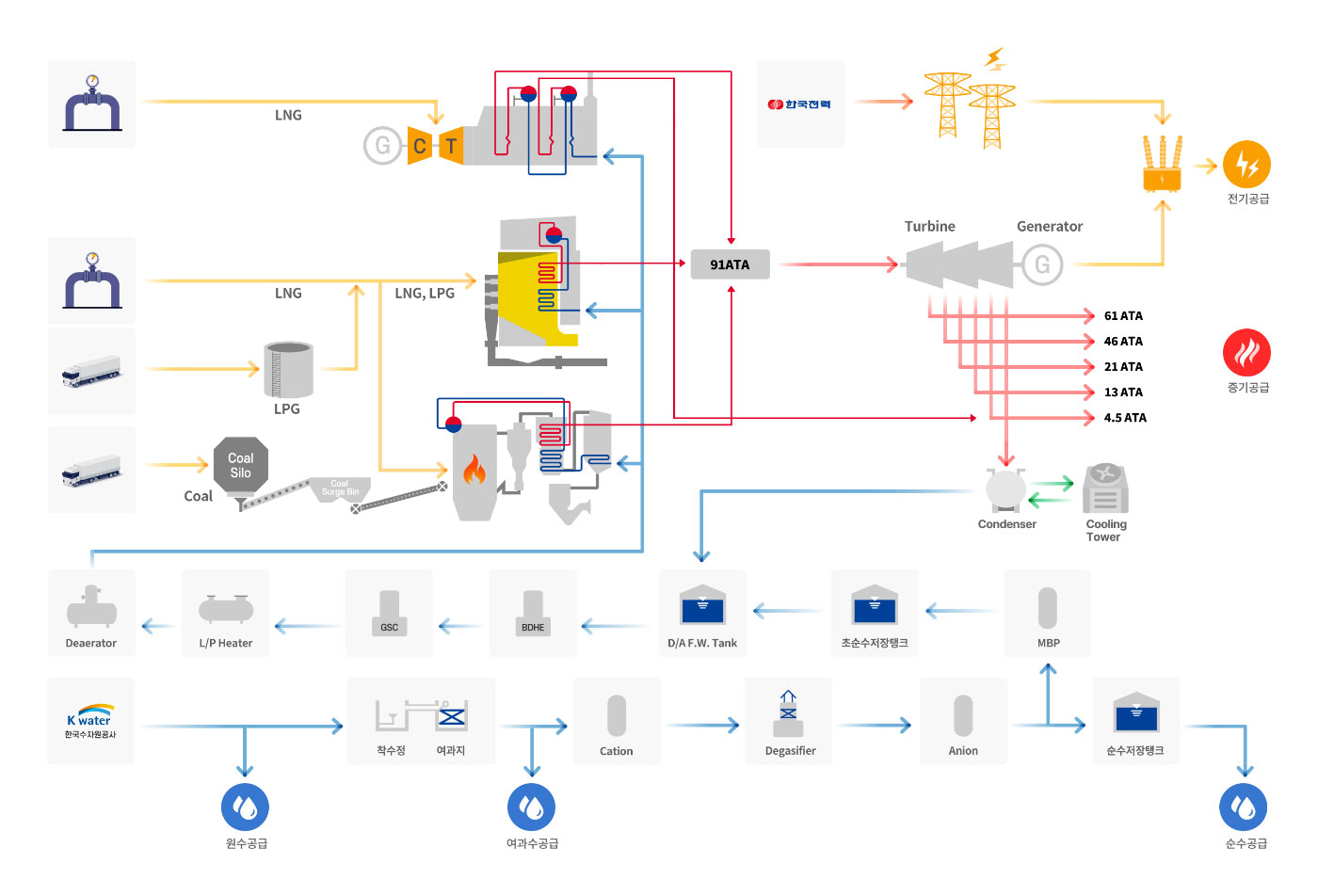

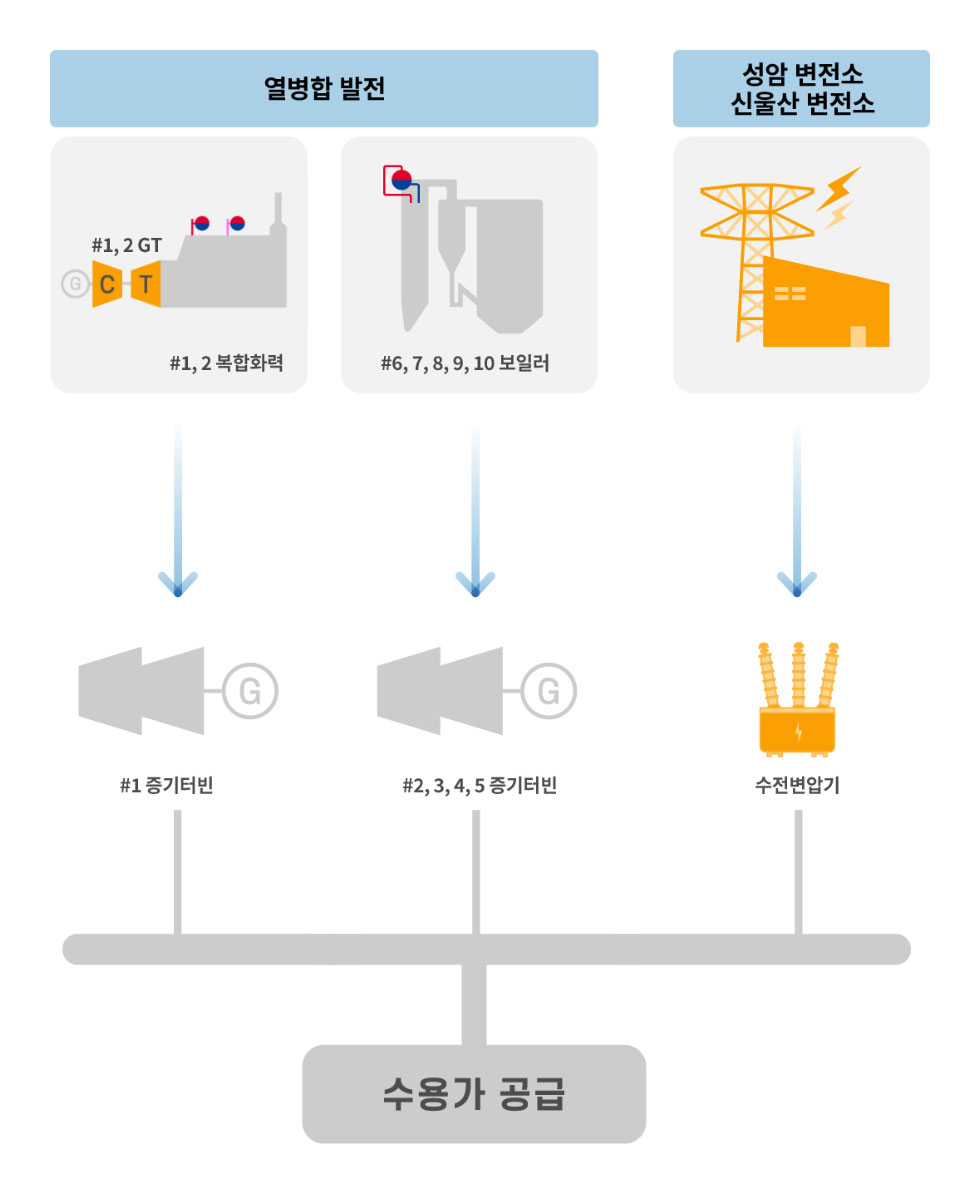

전력 계통도

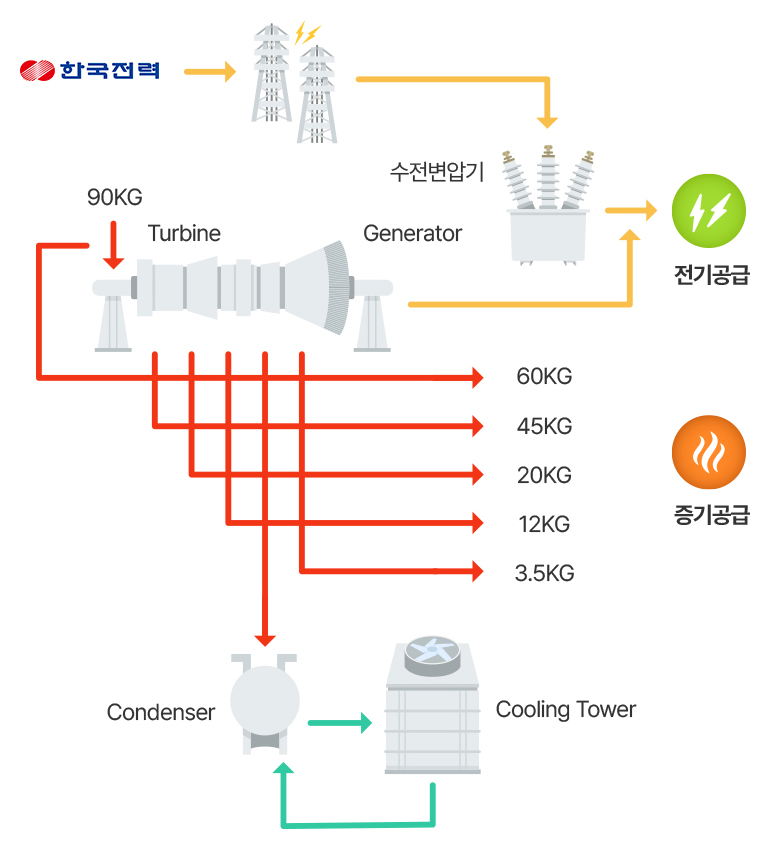

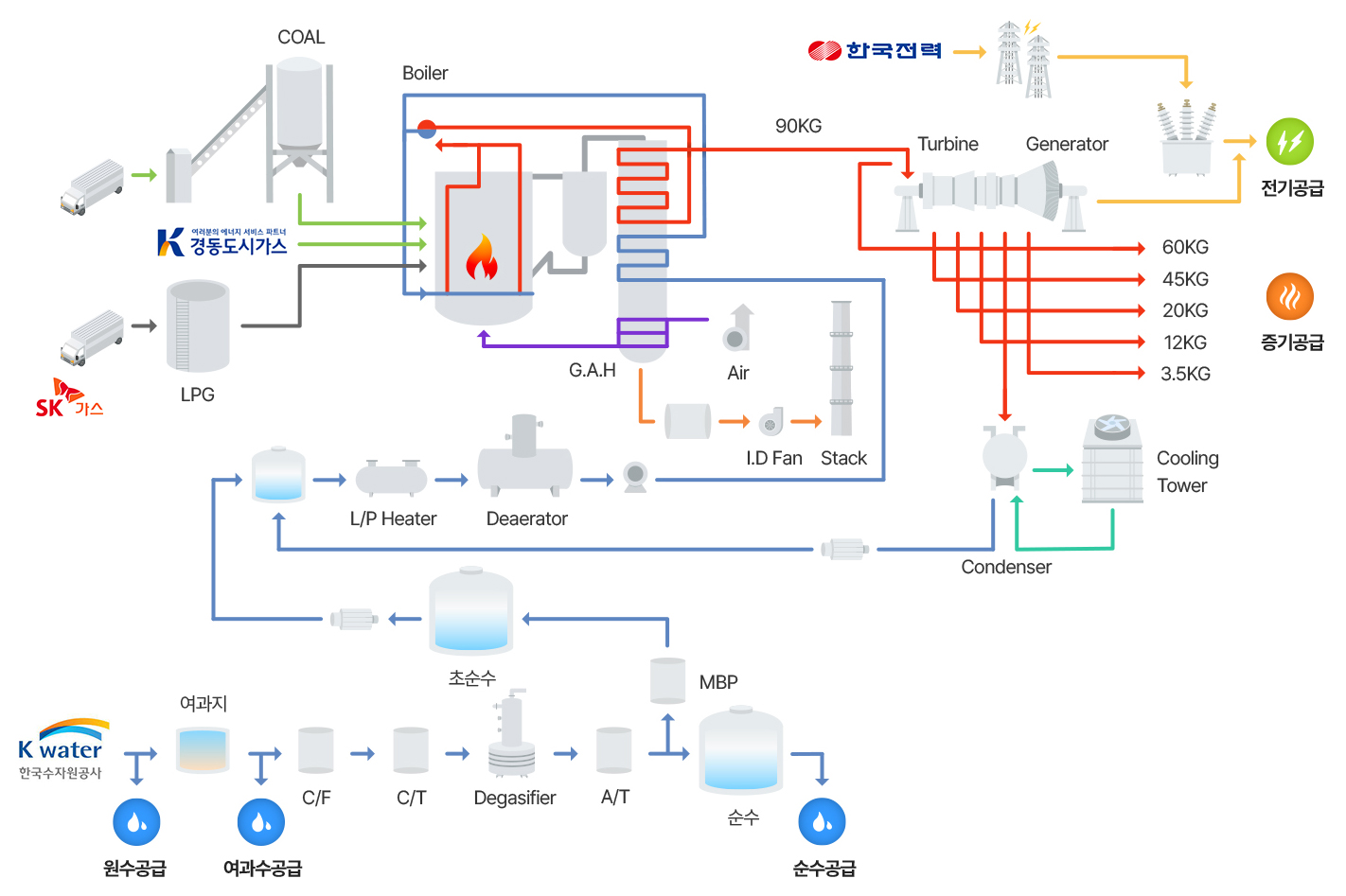

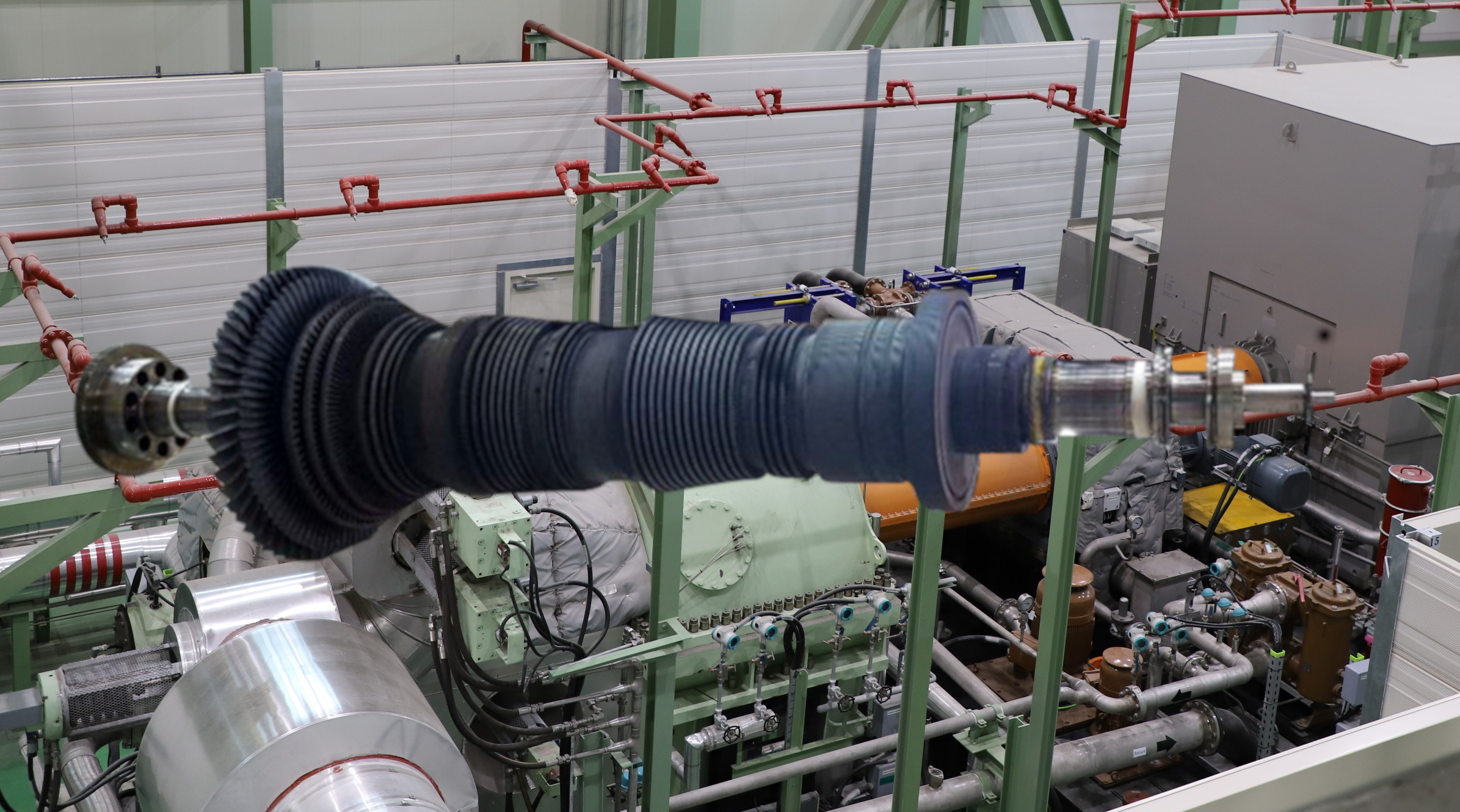

보일러에서 생산된 증기(90KG, 535°C)가 증기터빈을 통과할 때 터빈 임펠라를 회전시키며 임펠라와 연결된 발전기에서 전기를 생산합니다. 발전전력과 한국전력에서 수급받는 전력을 석유화학 공업단지내 수용가에 년중 무정전으로 공급하며, 수전설비는 한국전력 신울산전력소(석지T/L)와 용연변전소(한주T/L)로부터 154kV를 수전하여 22.9kV로 감압하여 수용가에 공급하고 있습니다.

증기 계통도

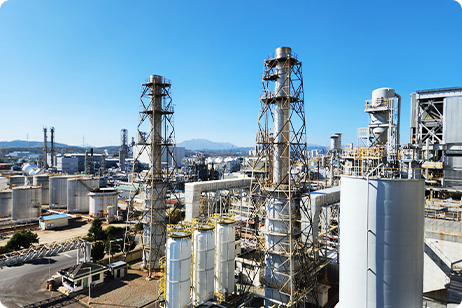

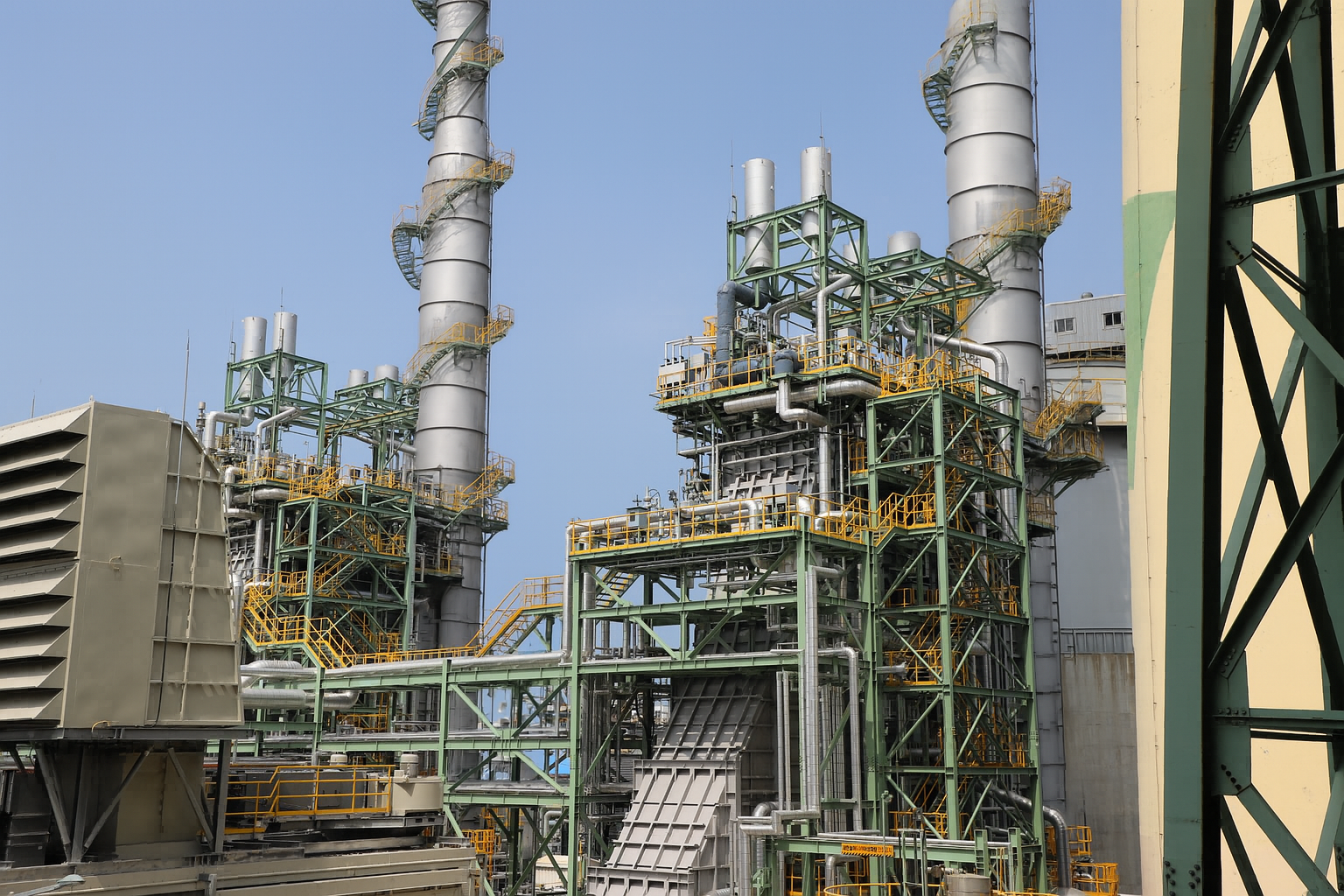

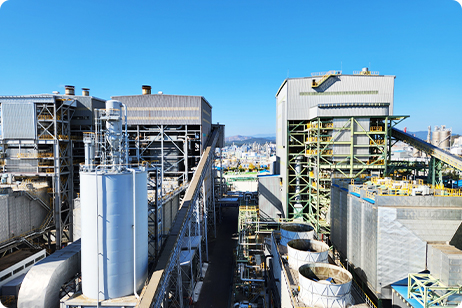

• 유연탄 보일러

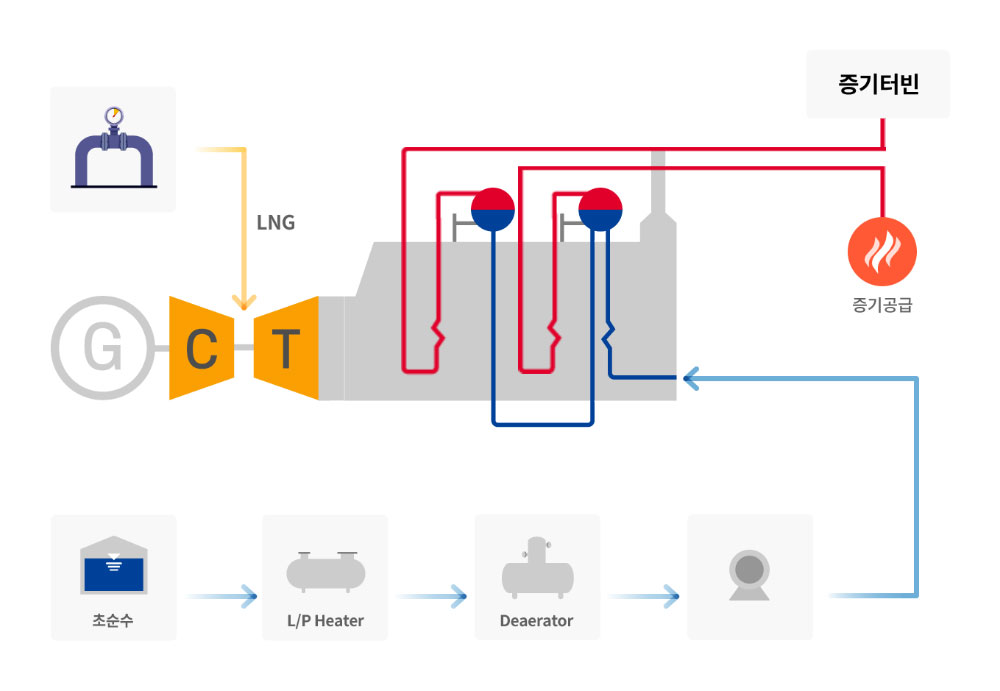

• LNG, LPG 보일러

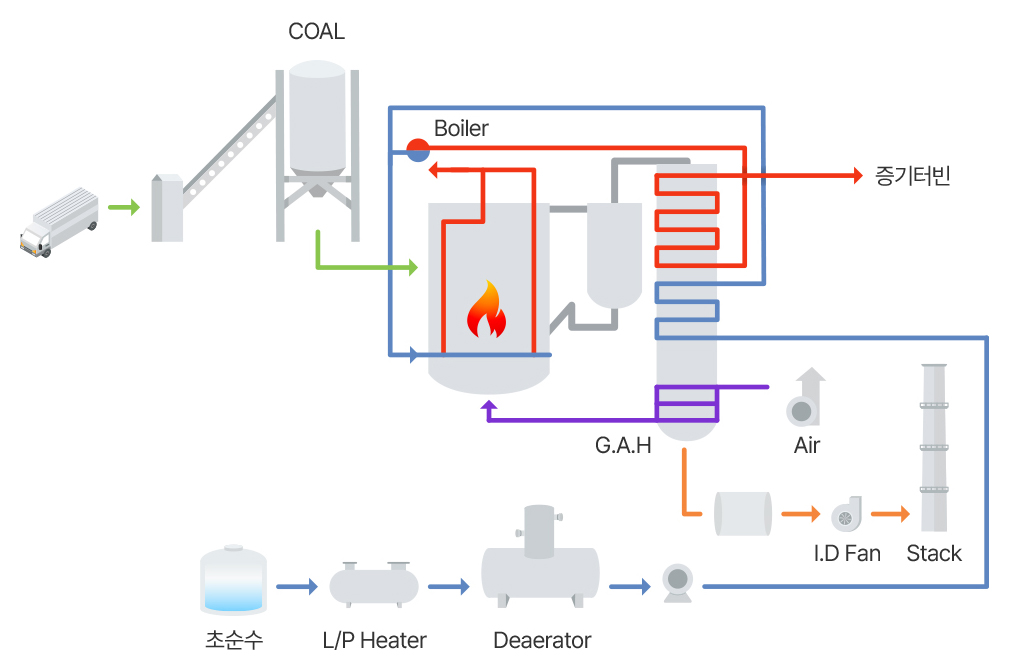

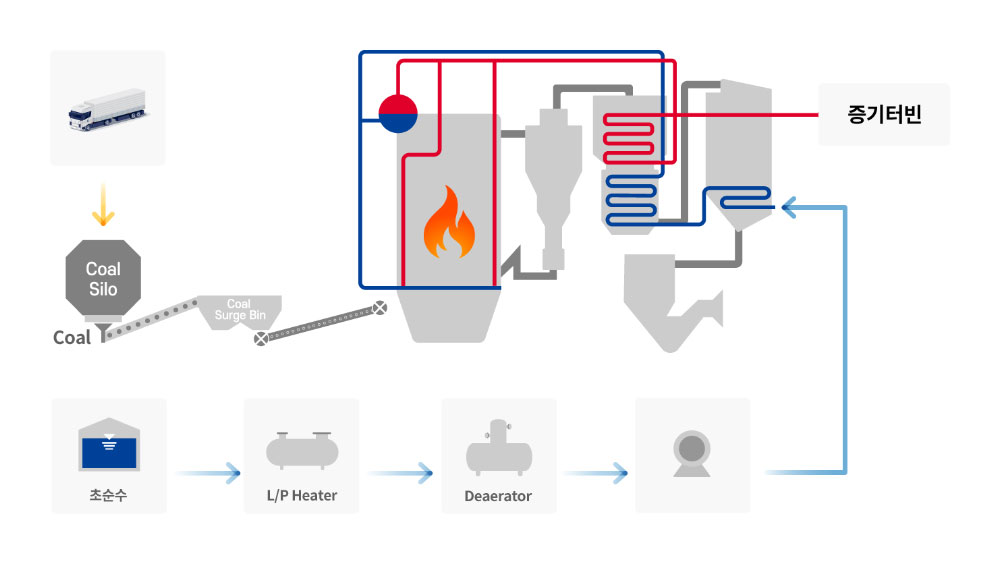

유연탄보일러의 연료인 Coal은 울산항 부두에서 당사로 수송되어 석탄저장조를 거쳐 BOILER노내로 주입됩니다. BOILER에서 발생된 과열 증기 (90KG, 535)는 일부 60KG로 감압 후 수용가로 공급되고 터빈으로 공급된 증기는 터빈의 중간단에서 추기된 고압 (45KG, 20KG), 중압(12KG), 저압(3.5KG) 증기를 압력별로 각 수용가에 공급 및 자가소비용 으로 이용하고 있습니다.

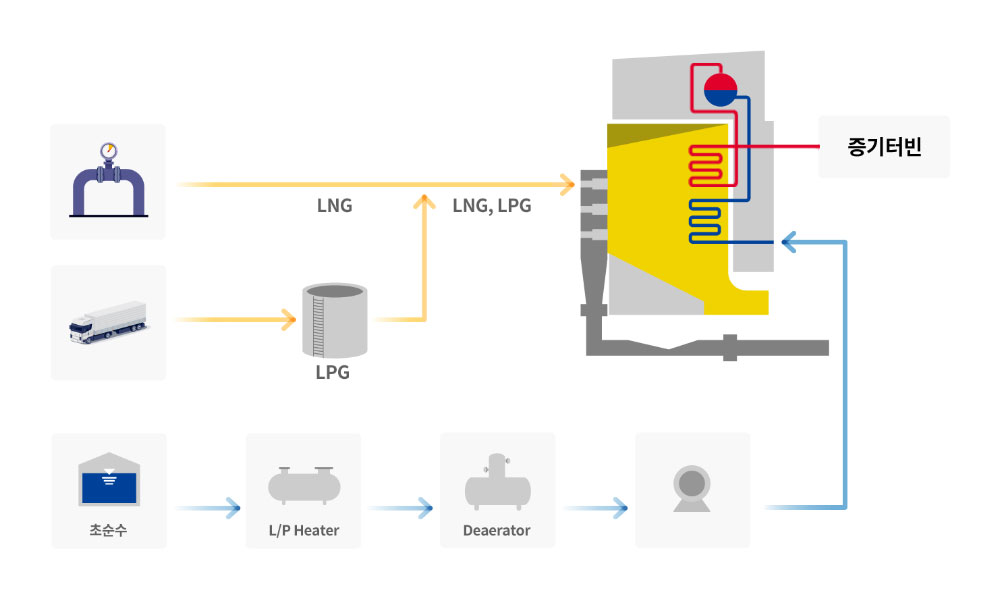

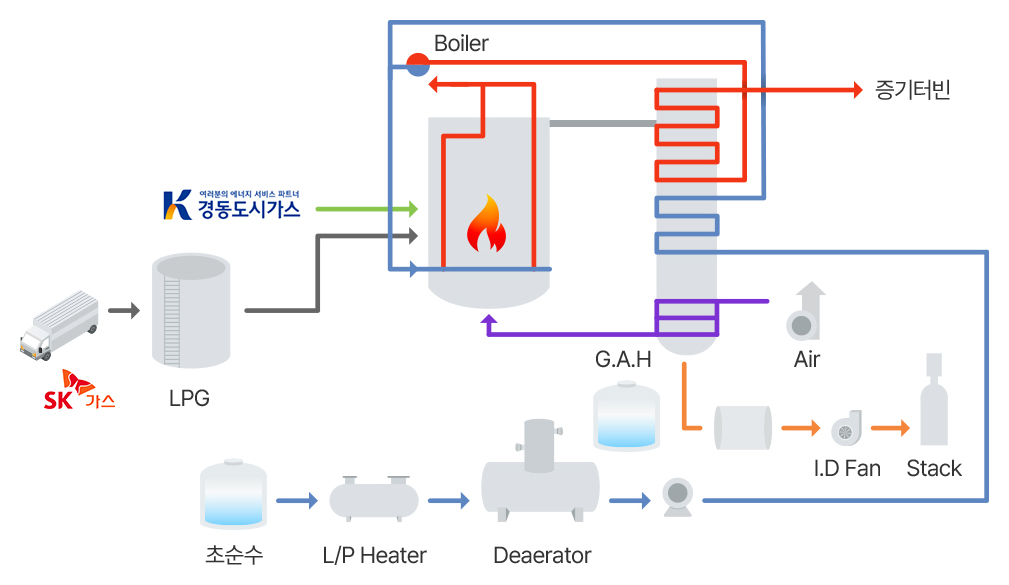

LNG/LPG 보일러 연료 중 LNG는 경동도시가스로부터 배관으로 수급받아 보일러 노내로 투입됩니다. 그리고 LPG는 SK가스로부터 탱크로리로 수급받아 당사 Tank를 거쳐 보일러 노내로 투입됩니다.

용수 계통도

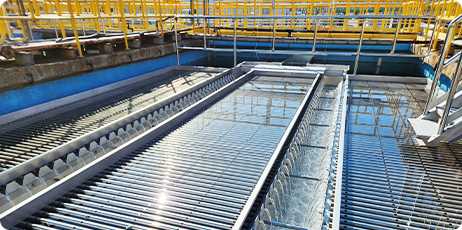

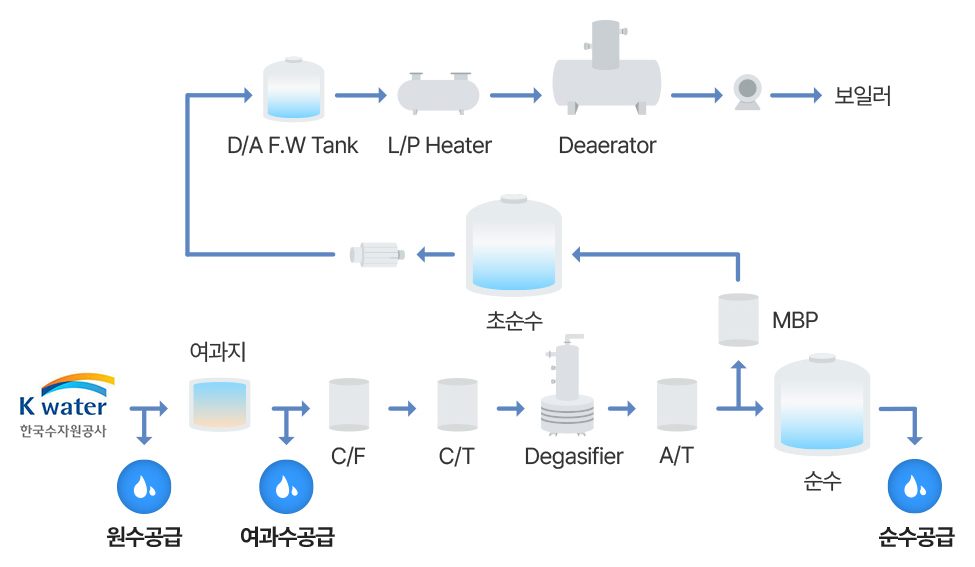

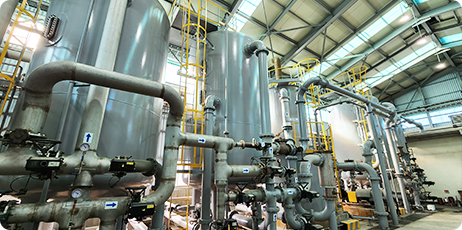

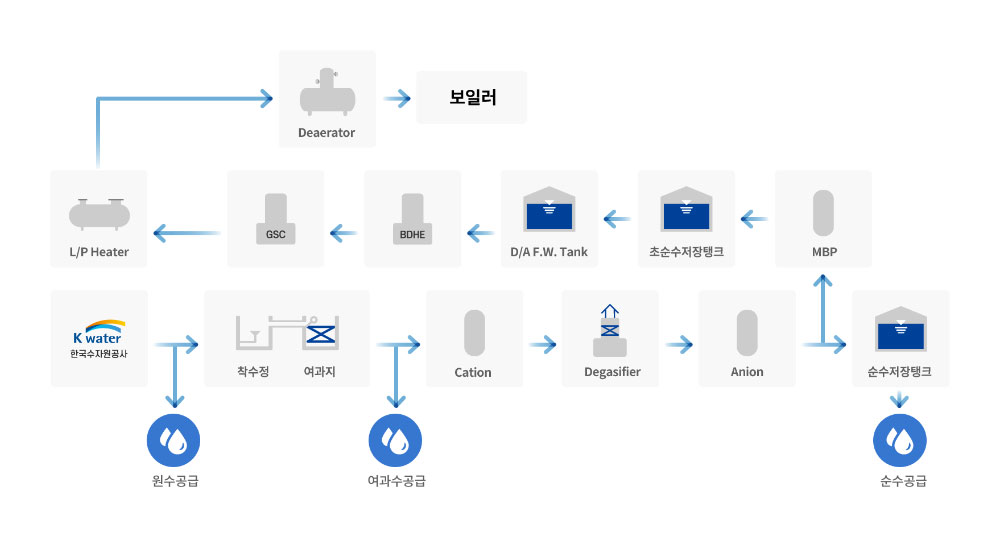

한국수자원공사로부터 공업용수를 수급하여 용수청정 장치 및 중력식 여과지를 거쳐 여과수를 생산 후, 이온교환식 순수생산설비를 통해 순수 및 초순수를 생산하며, 생산된 원수, 여과수, 순수는 수용가에 공급하고 초순수는 당사 보일러 공급수로 사용하고 있습니다.
